[编号]:16150003601 [类别]:频率器
[品牌]: [产地]:
[规格]: [单位]:
[尺寸]:(cm)
[毛重]:0.00(千克)
VIP会员购买本商品可获积分:  分 积分说明
[市场价]:4000.00元 [优惠价]:3800.00元

[品名]:ATF20D DDS数字合成函数信号发生器/频率计/USB.
导购: 欢迎咨询  欢迎咨询  欢迎咨询

商品详细
商品评论
购物指南
促销信息
ATF20D DDS数字合成函数信号发生器/频率计/USB.RS232接口

概述:
ATF20D DDS函数信号发生器采用数字合成技术,具有快速完成测量工作所需的高性能指标和众多的功能特性。其简单而功能明晰的前面板设计和中/英文液晶显示界面能使您更便于操作和观察,可扩展的选件功能,可使您获得增强的系统特性。

主要功能特点:
●频率精度高:频率精度可达到10-5数量级;
●频率分辨率高:全范围频率分辩率40mHz;
●无量程限制:全范围频率不分档,直接数字设置;
●无过滤过程:频率切换时瞬间达到稳定值,信号相位和幅度连续无畸变;
●波形精度高:输出波形由函数计算值合成,波形精度高,失真小;
●多种波形:可以输出32种波形;
●脉冲特性:可以设置精确的脉冲波占空比;
●谐波特性:可输出基波和谐波信号,二者相位可调;
●扫描特性:具有频率扫描和幅度扫描功能,扫描起止点任意设置;
●调制特性:可以输出频率调制FM信号;
●键控特性:可以输出频移键控FSK,幅移键控ASK和相移键控PSK信号;
●猝发特性:可以输出猝发计数脉冲串信号;
●存储特性:可以存储40组用户设置的仪器状态参数,可随时调出重现;
●计算功能:可以选用频率或周期,幅度有效值或峰峰值;
●操作方式:全部按键操作,中/英文两种菜单显示,直接数字设置或旋钮连续调节;
●高可靠性:大规模集成电路,表面贴装工艺,可靠性高,使用寿命长;
●保护功能:过压保护、过流保护、输出端短路几分钟保护、反灌电压保护;
●频率测量:配频率计数器功能,对内部/外部信号进行频率测量;
●程控特性:配RS232接口。

技术指标
1.输出A特性
波形特性





波形种类 正弦波,方波,三角波,锯齿波,脉冲等32种波形
波形长度 1024点      采样速率:100MSa/S
波形幅度分辨率 8bits
正弦波谐波抵制度 ≥40dBc(<1MHz),≥35dBc(1MHz~10MHz)
正弦波总失真度 ≤1%(20Hz~200kHz)
方波升降沿时间 ≤35nS       过冲:≤10%
方波占空比 1%~99%

频率特性




频率范围 正弦波:40mHz~20MHz
其它波形:40mHz~1MHz
频率分辨率 40mHz
频率准确度 ±(5×10-5+40mHz)
频率稳定度 ±5×10-6/3小时

幅度特性



幅度范围 2mVpp~20Vpp  40mHz~10MHz(高阻)
2mVpp~15Vpp  10MHz~15MHz(高阻)
2mVpp~8Vpp  15MHz~20MHz(高阻)
分辨率 20mVpp(幅度﹥约2Vpp),2mVpp(幅度﹤约2V)
幅度准确度 ±(1%+2mVrms)(高阻,有效值,频率1kHz)
幅度稳定度 ±0.5%/3小时
幅度平坦度 ±5%(频率﹤10MHz), ±10%(10MHz﹤频率)
输出阻抗 50Ω

偏移特性




偏移范围 ±10V(高阻、衰减0dB时)分辨率:20mVdc
偏移准确度 ±(1%+20mVdc)

扫描特性(频率线性扫描)




扫描范围 起始点和终止点任意设定
扫描步进 大于分辨率的任意值
扫描速率 10mS~60S/步进
扫描方式 正向扫描,反向扫描,往返扫描

调频特性




载波信号 A路信号
调制信号 内部B路信号或外部信号
调频深度 0%~20%

键控特性




FSK 载波频率和跳变频率任意设定
ASK 载波幅度和跳变幅度任意设定
PSK 跳变相位:0~360°,最高分辨率:1°
交替速率 10mS~60S

猝发特性




载波信号 A路信号
触发信号 TTL_A路信号
猝发计数 1-65000个周期
猝发方式 内部TTL,外部,单次

2.输出B特性
波形特性





波形种类 正弦波,方波,三角波,锯齿波,脉冲等32种波形
波形长度 1024点    采样速率:12.5MSa/S
波形幅度分辨率 8bits
方波占空比 1%~99%

频率特性




频率范围 正弦波:40mHz~1MHz    其它波形:10mHz~100kHz
频率分辨率 10mHz
频率准确度 ±(1×10-5+10mHz)

幅度特性




幅度范围 50mVpp~20Vpp (高阻)     分辨率:20mVpp
输出阻抗 50Ω

猝发特性




载波信号 B路信号
触发信号 TTL_B路信号
猝发计数 1-65000个周期
猝发方式 内部TTL,外部,单次

3.TTL输出特性
●波形特性:方波,上升下降时间≤20nS
●频率特性:40mHz~1MHz
●幅度特性:TTL,CMOS兼容,低电平﹤0.3V,高电平﹥4V

4.通用特性




电源条件 电压:AC220V(1±10%)      AC110V(1±10%)(注意输入电压转换开关位置)频率:50Hz(1±5%)功耗:<45VA
环境条件 温度:0~40℃   湿度:﹤80%
操作特性 全部按键操作,旋钮连续调节
显示方式 TFT液晶显示,320*240,中文/英文菜单
机箱尺寸 415mm×295mm×195mm(L×W×H)
重量 3.5kg
制造工艺 表面贴装工艺,大规模集成电路,可靠性高,使用寿命长。

选件介绍
1.频率计数器:如果用户选购了频率计数器,则仪器内会安装频率计数功能模块,其输入端连接到后面板上的“外测输入”插座。关于这个选件的使用方法在说明书中有详细叙述。
●频率测量范围:1Hz~100MHz
●输入信号幅度:100mVpp~20Vpp
2.功率放大器:如果用户选购了功率放大器,则机箱内会安装一块功率放大器板,这是一个与仪器无关的独立部件,其输入端连接到后面板上的“功放输入”插座,输出端连接到后面板上的“2倍功放输出”插座。使用时用一条测试电缆线,将输入信号连接到“功放输入”端口,在后面板的“2倍功放输出”端口即可以得到经过2倍功率放大的信号。输入信号可以是本机的输出A,输出B,也可以是其他仪器的信号。
●输入电压:
功率放大器的电压放大倍数为两倍,最大输出幅度为22Vpp,所以最大输入幅度应限制在11Vpp,超过限制时,输出信号会产生失真。
●频率范围:
功率放大器的频率范围为10Hz~150kHz,在此范围内幅度平坦度优于3%,正弦波失真度优于1%,最高频率可以达到200kHz。
●输出功率:
功率放大器的输出功率表达式为:P=V2/R;表达式中:P为输出功率(单位为W),V为输出幅度有效值(单位为Vrms),R为负载电阻(单位为Ω)最大输出幅度可以达到22Vpp(7.8Vrms),最小负载电阻可以小到2Ω,此外工作环境温度越高,输出信号频率越高,要求输出信号失真度越小,可能达到的最大输出功率就越小,一般情况下最大输出功率可以达到7W(8Ω)或1W(50Ω)。
●输出保护:
功率放大器具有输出短路保护和过热保护,一般不会损坏,但应尽量避免长时间输出短路。频率,幅度和负载尽量不要用到极限值,特别是两种参数不能同时用到极限值,以免对功率放大器的性能造成伤害。
3.RS232
如果用户选购了RS232,可通过RS232接口远程控制本仪器工作。

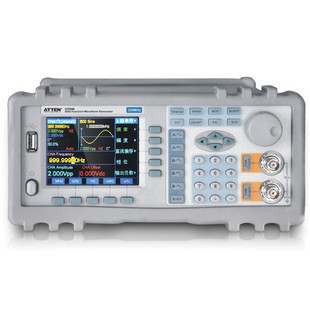

前面板说明

①电源开关           ②液晶显示屏   ③单位软键   ④选项软件
⑤功能键,数字键     ⑥方向键       ⑦调节旋钮   ⑧A路输出/猝发   ⑨B路输出/猝发




英文 Channel Sweep MOD Burst
中文 单频 扫描 调制 猝发
英文 Sine Square Ramp Pulse
中文 正弦波 方波 三角波 脉冲
英文 SK Counter TTL Utility
中文 键控 计数 TTL 系统
英文 Noise Arb Output/Trigger Output/Trigger
中文 噪声 任意波 A输出/猝发 B输出/猝发

后面板说明

①A-TTL/B-TTL输出BNC        ②调制/外测输入BNC      ③电源输入插座/保险丝座
④AC110/220V输入电压转换开关  ⑤RS-232接口插座

显示说明

A路波形参数显示区:左边上部为A路波形示意图及设置参数值。
B路波形参数显示区:中间上部为B路波形示意图及设置参数值。
功能菜单:右边中文显示区,上边一行为功能菜单。
选项菜单:右边中文显示区,下边五行为选项菜单。
参数区:左边中间为参数的三个显示区,
单位菜单:最下边一行为输入数据的单位菜单。

键盘说明:仪器前面板上共有38个按键,可以分为五类。
1.功能键
【单频】【扫描】【调制】【猝发】【键控】【TTL】键,分别用来选择仪器的十大功能。
【计数】键,用来选择频率计数功能。
【系统】键,用来进行系统设置及退出程控操作。
【正弦】【方波】【三角波】【脉冲波】【噪声】【任意波】键,用来选择波形。
【A输出/触发、B输出/触发】键,用来开关A路或B路输出信号,或触发A路、B路信号。
2.选项软键
屏幕右边有五个空白键〖〗,其键功能随着选项菜单的不同而变化,称为选项软键。
3.数据输入键
【0】【1】【2】【3】【4】【5】【6】【7】【8】【9】键,用来输入数字。
【.】键,用来输入小数点。
【-】键,用来输入负号。
4.单位软键
屏幕下边有五个空白键〖〗,其定义随着数据的性质不同而变化,称为单位软键,数据输入之后必须按单位软键,表示数据输入结束并开始生效。
5.方向键
【t】【u】键,用来移动光标指示位,转动旋钮时可以加减光标指示位的数字。
【p】【q】键,用来步进增减A路信号的频率或幅度。

ATF20B DDS函数信号发生器及附件
●ATF-XXB  DDS函数信号发生器 1台
●三芯电源线:1条
●Q9测试电缆:1条
●Q9双夹线:1条
●《用户使用指南》:1本
